Où se trouve le relais de préchauffage c3 1.4 hdi ?
Table des matières
Démarrer votre citadine diesel par un matin glacial devient une véritable épreuve de force ? Si le moteur tousse sans se lancer, le coupable est souvent tapi dans l'ombre du circuit électrique. Pour tout conducteur, maîtriser l'entretien de son véhicule est essentiel pour éviter ces désagréments. De nombreux propriétaires cherchent désespérément à savoir où se trouve le relais de préchauffage c3 1.4 hdi pour résoudre ces pannes frustrantes. Ce module, essentiel pour la combustion du gazole, pilote l'alimentation des bougies avant le lancement moteur. Dans ce guide mécanique, nous localiserons précisément cette pièce et détaillerons la méthode pour la remplacer efficacement, vous évitant ainsi des frais de garage inutiles.
Les infos à retenir
-
📍 Le relais se situe sous le capot moteur, généralement fixé près du bac à batterie pour limiter la longueur des câbles.
-
⚡ Un diagnostic fiable nécessite l'usage d'un multimètre pour vérifier l'arrivée du 12V aux bougies et l'état du fusible.
-
🛡️ Débranchez impérativement la batterie avant toute manipulation pour protéger le calculateur moteur d'un court-circuit irréversible.
-
⚠️ Contrôlez systématiquement l'état des bougies de préchauffage, car une bougie défectueuse peut griller instantanément le nouveau relais.
Emplacement exact du relais de préchauffage sur C3 1.4 hdi
Sur la motorisation DV4, l'accès aux composants n'est pas toujours intuitif pour les néophytes. Contrairement à certains modèles où ce module se cache dans l'habitacle, Citroën l'a placé directement sous le capot pour limiter la longueur des câbles de puissance. Il est crucial de le localiser rapidement, car une défaillance ici empêche la montée en température des chambres de combustion, rendant le véhicule inopérant par grand froid.

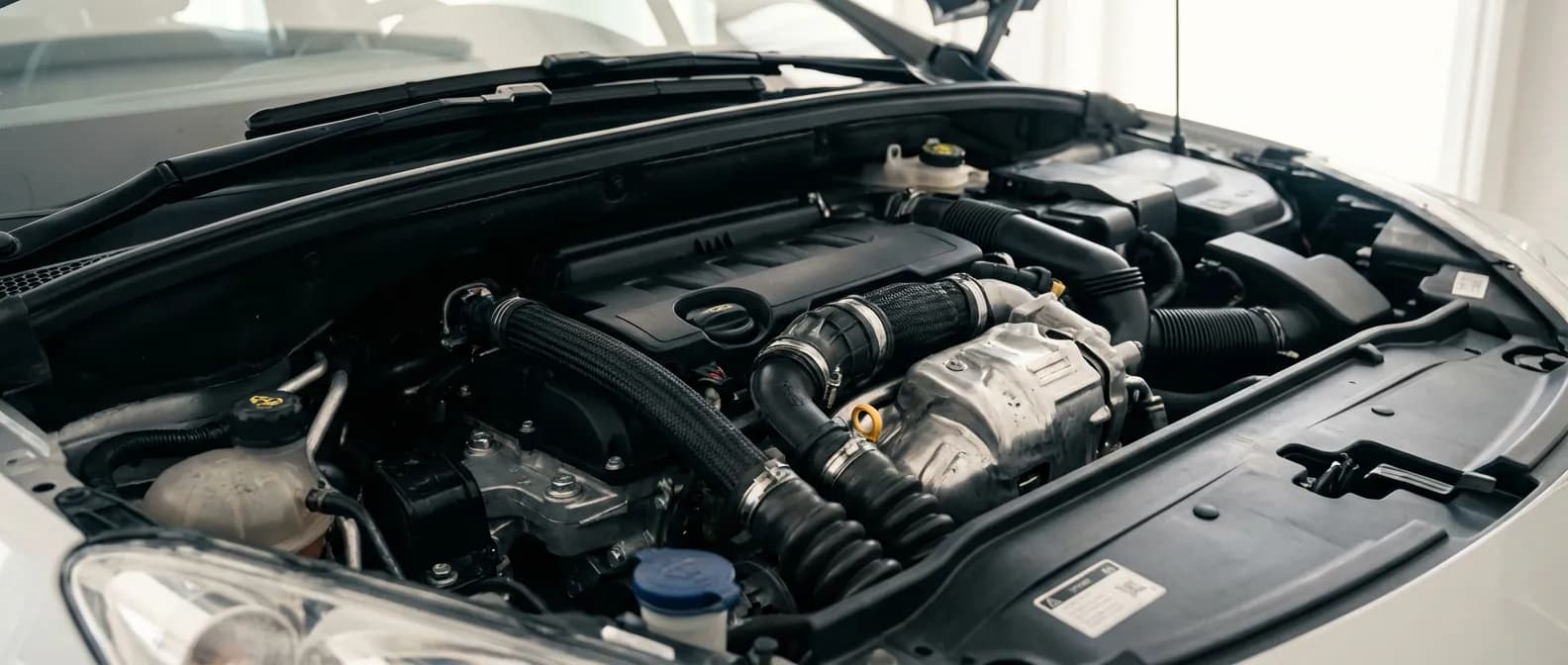

Localisation dans le compartiment moteur
Pour le dénicher, orientez votre regard vers l'aile avant gauche, côté conducteur. Le boîtier de préchauffage c3 est généralement fixé sur le flanc extérieur du bac à batterie ou vissé directement sur le châssis, juste derrière le bloc optique gauche. Il se présente comme un petit rectangle noir (souvent de marque Nagares ou Valeo) connecté par une prise large comportant plusieurs fils épais.
Étapes pour remplacer le boîtier de préchauffage
Remplacer cette pièce est techniquement accessible, mais exige de la rigueur. Avant de toucher quoi que ce soit, consultez un schéma électrique c3 hdi si le faisceau semble modifié, bien que les connecteurs soient munis de détrompeurs. La sécurité prime : débranchez impérativement la cosse négative de la batterie. Un court-circuit sur ces câbles de forte section pourrait endommager le calculateur moteur de manière irréversible.

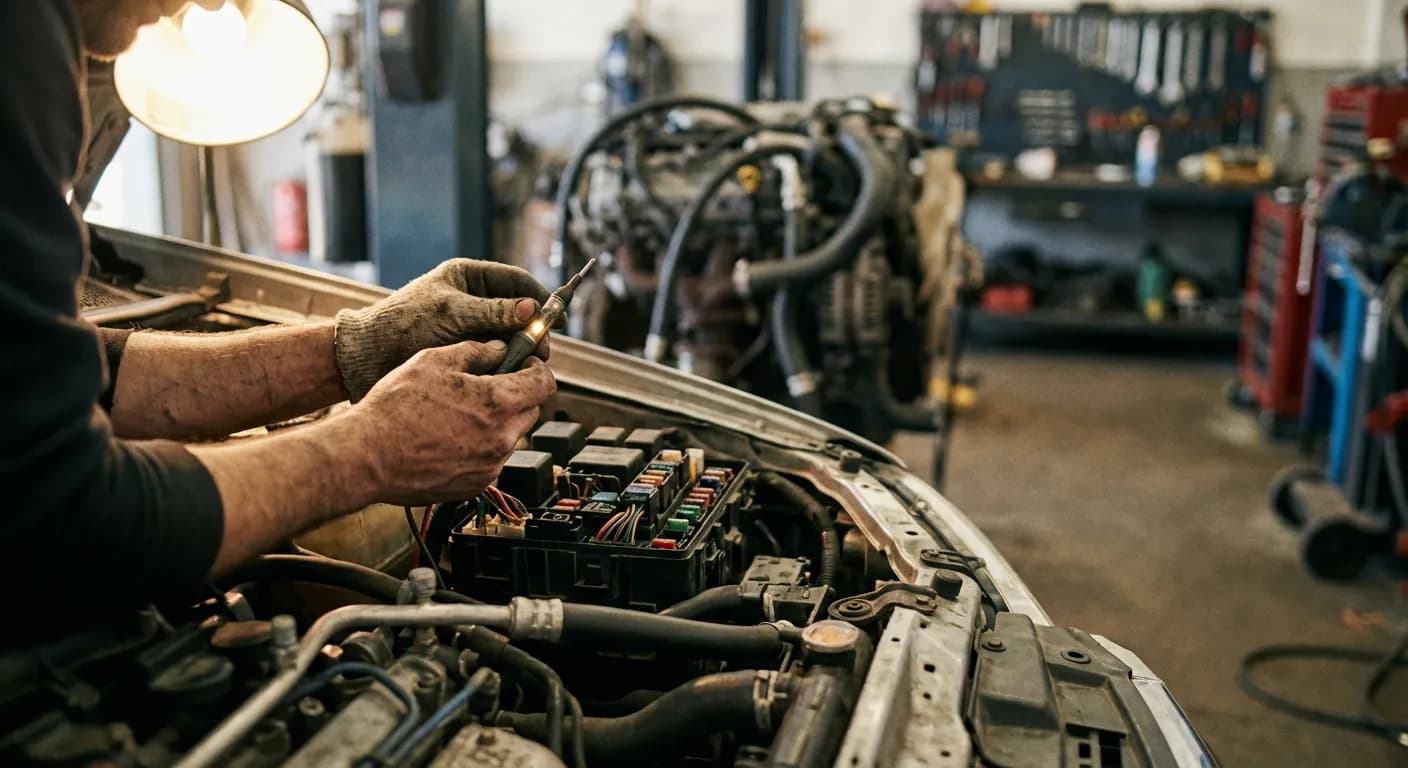

Remplacement du boîtier de préchauffage HDI
Outils nécessaires pour l'intervention
L'opération demande peu d'équipement. Munissez-vous d'une clé à cliquet avec une douille de 10 mm et d'un petit tournevis plat pour libérer l'ergot de retenue du connecteur électrique sans briser le plastique souvent fragilisé par les cycles thermiques.
Procédure de démontage et remontage
Commencez par déclipser le connecteur en appuyant fermement sur la languette de verrouillage. Dévissez l'écrou de 10 mm qui maintient le boîtier au bac à batterie ou à l'aile. Retirez l'ancienne pièce. Pour le remontage, procédez en sens inverse en veillant à bien serrer la fixation, car elle assure parfois la mise à la masse du corps du boîtier.
Précautions et conseils d'entretien du système hdi
Le système d'injection Common Rail est performant mais demande un entretien suivi. Ne changez pas le relais à l'aveugle sans vérifier le reste du circuit. Il est impératif de tester les bougies de préchauffage régulièrement, environ tous les 80 000 km. Pourquoi ? Car si une bougie est en court-circuit franc, elle grillera instantanément votre boîtier tout neuf dès le premier tour de clé. De plus, sur les moteurs HDi, le préchauffage sert aussi au post-chauffage pour réduire la pollution à froid ; un système défaillant encrasse donc plus vite votre vanne EGR et le catalyseur. Privilégiez toujours des pièces de qualité OEM pour garantir la fiabilité.
Avis de l'équipe ExpertAutoMoto
« Ne remplacez jamais un boîtier de préchauffage sans avoir testé vos bougies au préalable. Sur le moteur 1.4 HDi, une bougie en court-circuit est la cause principale de la destruction du relais, même neuf. »
Remplacer cette pièce maîtresse du démarrage est une opération rapide qui redonnera un second souffle à votre véhicule diesel. Maintenant que vous savez précisément où se trouve le relais de préchauffage c3 1.4 hdi, vous avez les cartes en main pour intervenir en autonomie. Cette maintenance préventive sécurise vos départs matinaux, préserve votre batterie et protège votre démarreur d'une usure prématurée. N'attendez pas la panne immobilisante en plein hiver pour vérifier votre circuit électrique et rouler l'esprit tranquille.
❓Foire Aux Questions (FAQ)
À quoi ressemble le relais de préchauffage sur une C3 ?
C'est un petit boîtier rectangulaire, souvent de couleur noire ou verte (marque Cartier ou Nagares), connecté par une prise large comportant des câbles de grosse section.
Peut-on rouler avec un relais de préchauffage HS ?
Oui, mais le démarrage sera très difficile par temps froid. De plus, cela encrasse le moteur et la vanne EGR car la fonction de post-chauffage antipollution ne s'active plus.
Quel est le prix moyen de cette pièce ?
Le coût d'un boîtier de préchauffage pour C3 1.4 HDi varie généralement entre 40 et 80 euros selon la marque (Valeo, Bosch, Beru) et le revendeur.
Articles similaires
L'angoisse de la panne sèche au milieu de nulle part reste le frein psychologique majeur à l'adoption massive des véhicules propres. Si le réseau de bornes publiques se densifie, posséder un plan B demeure crucial pour les longs trajets ou les excursions en zones blanches. C'est ici qu'intervient la batterie externe voiture électrique, véritable filet de sécurité comparable au jerrican d'essence d'autrefois. Cet équipement nomade transforme votre expérience de conduite en éliminant le stress de la jauge à zéro. Dans ce guide, nous analyserons les solutions mobiles les plus performantes, essentielles pour bien choisir ses équipements et accessoires, afin de sécuriser votre autonomie VE et ne plus jamais dépendre exclusivement des infrastructures fixes.
26 déc. 2025
Vous est-il déjà arrivé de brancher votre véhicule à une borne haute puissance et de constater une vitesse de charge décevante ? Ce phénomène frustrant, souvent exacerbé par le froid, possède une solution technique précise : le preconditionnement batterie. Cette fonctionnalité, encore méconnue de nombreux conducteurs, joue un rôle crucial dans l'efficacité globale de vos trajets. En amenant les accumulateurs à une température idéale avant même votre arrivée au chargeur, vous gagnez un temps précieux et préservez votre mécanique. Comprendre comment maîtriser l'entretien de son véhicule est indispensable pour transformer votre expérience de l'électromobilité.
6 nov. 2025

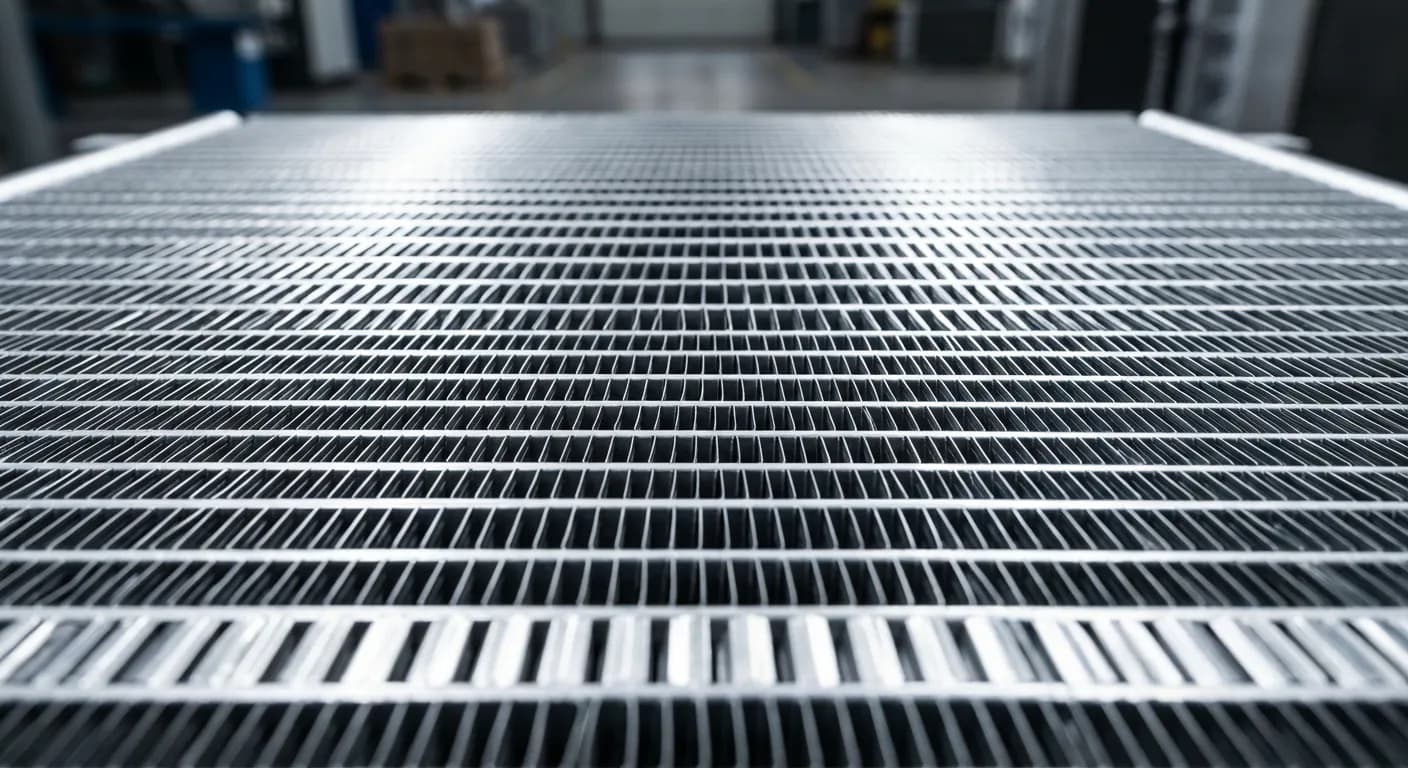

Rouler en plein été sans air frais transforme rapidement votre habitacle en fournaise. Souvent, le coupable n'est pas un simple manque de gaz, mais une pièce mécanique exposée située à l'avant du véhicule. Pour bien entretenir son véhicule et éviter les pannes immobilisantes, il est crucial d'inspecter les composants fragiles. Si le froid tarde à venir, votre condenseur clim clio 3 est probablement endommagé ou percé. Positionné juste derrière la calandre, ce composant subit de plein fouet les projections de la route et la corrosion. Cet article détaille le diagnostic précis, l'estimation des coûts et la méthode pas à pas pour effectuer le remplacement vous-même, vous permettant d'économiser sur la main-d'œuvre tout en retrouvant un confort thermique optimal.
27 déc. 2025
Comment identifier un relais de préchauffage défectueux ?
Un problème démarrage hdi ne provient pas systématiquement de cette pièce ; les bougies elles-mêmes sont souvent en cause. Pour diagnostiquer le boîtier, l'outil idéal reste le multimètre. Vérifiez si le 12 volts arrive aux bornes des bougies lors de la mise au contact. Si vous n'avez aucune tension alors que le fusible préchauffage citroën est intact, le relais est probablement HS. Parfois, il reste collé, ce qui vide la batterie même contact coupé. Dans ce cas, il est judicieux de consulter un avis batterie performante pour s'assurer que votre source d'énergie est à la hauteur des exigences du moteur DV4.
Symptômes d'un démarrage difficile à froid
Les signes ne trompent pas : si le témoin de préchauffage au tableau de bord ne s'allume pas ou clignote, c'est une alerte. Mécaniquement, cela se traduit par un moteur qui nécessite de longs coups de démarreur, suivi de l'émission d'une fumée blanche épaisse et d'un ralenti instable pendant les premières secondes.
